E立方管理平台设置流程图

日期：2017-05-19 09:03  |  分类：最新资讯  |  人气：

E立方管理平台中EXCEL服务器设置流程图

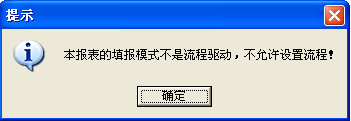

进入《订货单》模板编辑状态，点击工具栏按钮，就会显示流程设置窗体。但如果该模版的填报模式不是流程驱动的话，就会显示如下提示框，不允许设置流程。

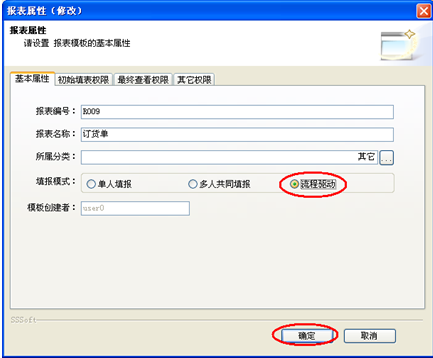

所以我们必须首先把该模版的填报模式设为流程驱动，excel服务器点击模板属性窗体，如下图所示：

在填报模式中选中“流程驱动”，点击“确定”，就会出现如下流程设置界面：

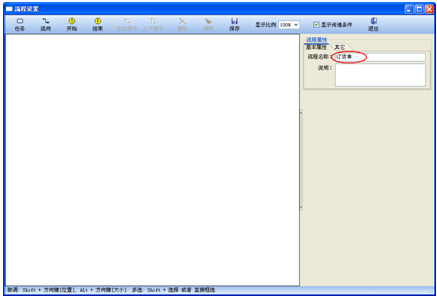

excel服务器窗体的上部是工具栏，左边是流程图显示区，因为还没有设置流程，所以显示空白；右边是属性显示编辑区，包括流程属性、任务属性和流向属性，其中流程属性总是会显示在顶部，至于任务属性和流向属性具体显示哪一种，由你在左边流程图区域中选中的内容决定。
流程名称默认与模板名字相同，如上图所示是“订货单”，你也可以根据需要做出修改，但必须有，不能为空。至于“说明”可以根据需要填写，可有可无。
EXCEL服务器建立任务 点击任务按钮，它变成凹陷模样，这表示进入新增“任务”状态（再点击一下，它又恢复平面模样，表示取消新增“任务”状态），这时用鼠标在左边空白区域点击一下，一个表示“任务”的图标就会出现在你点击鼠标的地方，这时“任务”按钮也恢复平面模样，如下图所示：

这时候，右边的属性编辑区也同时显示了该任务的属性，新增任务的名称默认是“任务+序号”，你可以在任务属性中把它改为“制单”。

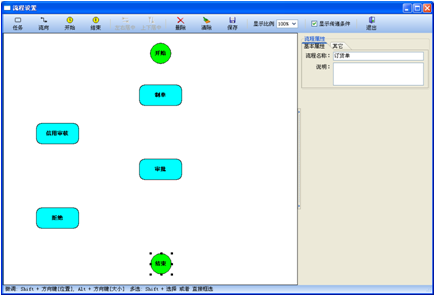

如此类推，加上其它的“任务”和“开始”、“结束”标志，如下图所示：


          EXCEL服务器建立流向连线

现在开始画“流向”，点击（按钮状态变化所代表的意义与任务类似），然后点击“制单”任务，这时鼠标左键保持按下，不要松开，然后继续移动鼠标到“信用审核”任务，这时放开鼠标左键，这样就完成了“流向”的画制。如下图所示：

大多数的流向都是从一个任务指向另外一个任务，也有例外，就是循环流向（流入和流出都是同一个任务的流向），如下图所示：

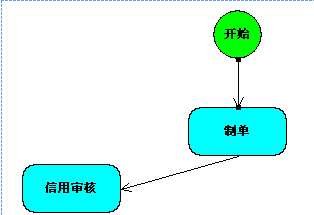

在一个流程中，要求必须有且只能有一个开始任务，其中与“开始”标志相连的任务就是开始任务。excel服务器在本例子中，显然“制单”就是开始任务，所以需要与“开始”标志相连，如下图所示：

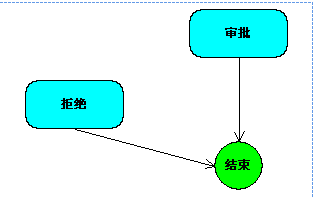

另外，流程中要求至少要有一个结束任务，其中与“结束”标志相连的任务就是结束任务。excel服务器在本例子中，“拒绝”与“审批”都是结束任务，所以需要与“结束”标志相连，如下图所示：

最后完成所有的“流向”连线，如下图所示：

为了美观，我们可以通过拖拉操作，调整任务和流向的位置；还可以通过对选中的多个任务进行快速左右居中和上下居中。
       EXCEL服务器如何进行多选有两种方式：1、按Shift键，然后用鼠标点击各个任务；2、直接用鼠标拖拉进行框选。
要注意的是，“流向”连线可以通过点拖拉变成曲线。另外，在画流程图的过程中对于不合理的操作会被自动取消。
